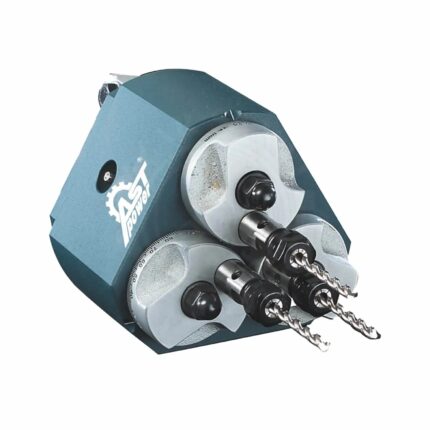

مولتی اسپیندل سه محوره خطی ای اس تی پاور(AST POWER) مدل 3A-S12
یک مولتیاسپیندل (Multi-Spindle) ابزاری است که چند محور اسپیندل (محورهای حامل مته یا ابزار) دارد و معمولاً برای سوراخکاری، قلاویزکاری یا برقوکاری همزمان چند حفره روی قطعات استفاده میشود. این ابزار باعث میشود چند سوراخ با فاصلهها یا الگوهای مشخص در یک مرحله و همزمان ایجاد شوند و سرعت و یکنواختی کار بالا برود.
- بلبرینگ های ژاپنی و امریکایی
- کیفیت ساخت بالا مولتی اسپیندل
- همراه با آچار مخصوص
- همراه با فشنگی
| وزن (KG) | A | B | C | D | E | F | G | H | L1 | L | X | Y | Min (Ø) | Max (Ø) | Capacity | Model |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 8.7 | 10 | 10 | 28 | 55 | 191 | 92 | 3 | 15 | 118.5 | 168.5 | 46 | 88.8 | Ø 26 | Ø 152 | 3ER20 Ø 0.5-13 | 3A-S12 |
🔹 ابعاد (Dimensions – میلیمتر)
ابعاد دستگاه بر اساس نقشه فنی با حروف مشخص شدهاند:
-
A = 10 mm → قطر یا عرض بخش جلویی اتصال
-
B = 10 mm → قطر یا عرض قسمت ثانویه
-
C = 28 mm → طول بخش ابتدایی بدنه
-
D = 55 mm → طول قسمت میانی
-
E = 191 mm → طول کلی بخش اصلی بدنه
- F = 92 mm → طول بخش اتصال
-
G = 3 mm → ضخامت یا عمق شیار
-
H = 15 mm → ارتفاع قسمت اتصال
-
L1 = 118.5 mm → طول موثر کاری
-
L = 168.5 mm → طول کلی دستگاه
-
X = 46 mm → فاصله محور افقی
- Y = 88.8 mm → فاصله محور عمودی
در صورتی که به مولتی اسپیندل با مشخصات دیگری نیاز دارید سایر محصولات سایت را مشاهده نمایید.
