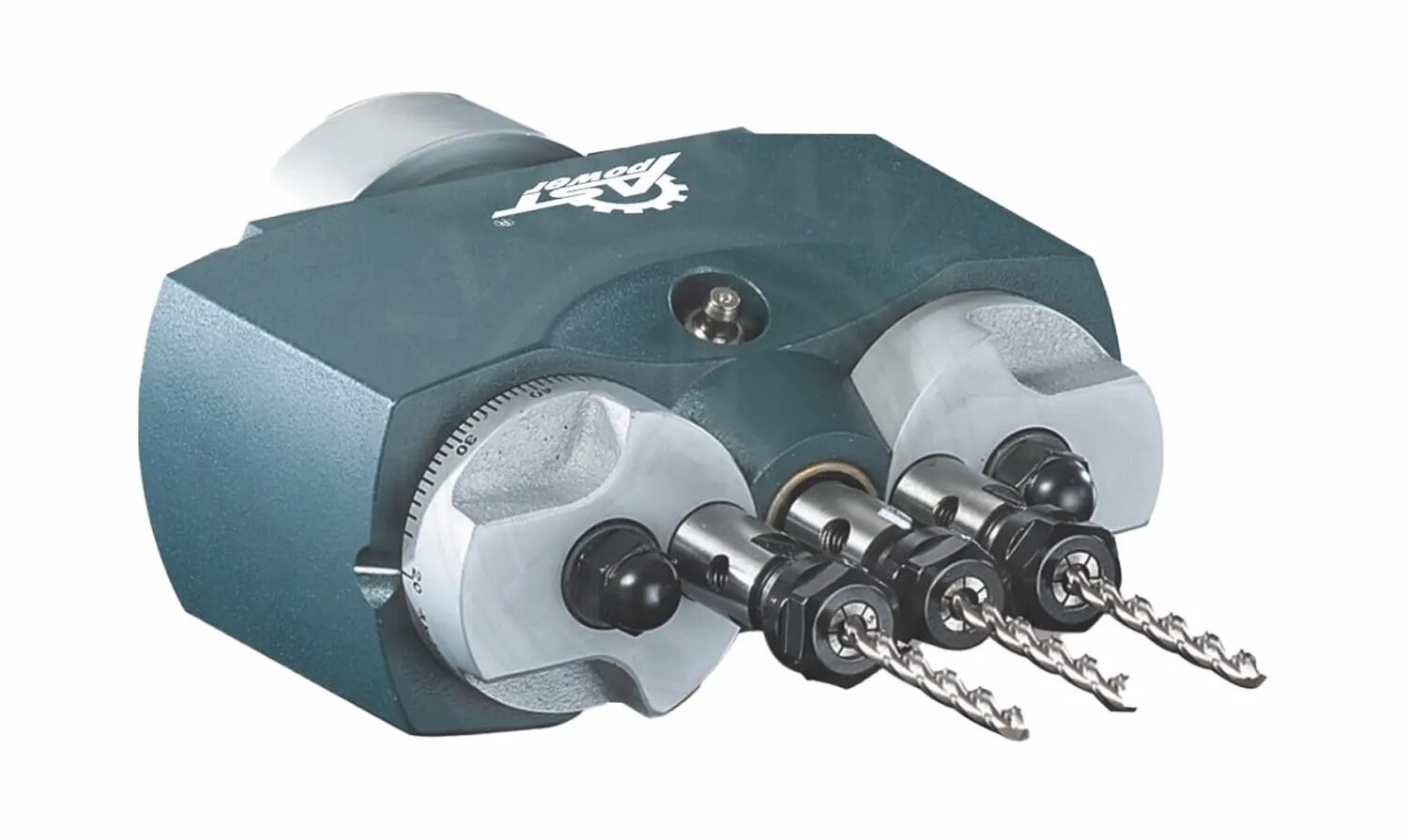

مولتی اسپیندل سه محوره خطی ای اس تی پاور(AST POWER) مدل 3A-S16
یک مولتیاسپیندل (Multi-Spindle) ابزاری است که چند محور اسپیندل (محورهای حامل مته یا ابزار) دارد و معمولاً برای سوراخکاری، قلاویزکاری یا برقوکاری همزمان چند حفره روی قطعات استفاده میشود. این ابزار باعث میشود چند سوراخ با فاصلهها یا الگوهای مشخص در یک مرحله و همزمان ایجاد شوند و سرعت و یکنواختی کار بالا برود.
- بلبرینگ های ژاپنی و امریکایی
- کیفیت ساخت بالا مولتی اسپیندل
- همراه با آچار مخصوص
- همراه با فشنگی
| وزن (KG) | A | B | C | D | E | F | G | H | L1 | L | X | Y | Min (Ø) | Max (Ø) | Capacity | Model |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 14.7 | 10 | 10 | 28 | 72 | 251 | 114 | 3 | 15 | 141 | 201 | 70.7 | 70.7 | Ø 36 | Ø 200 | ER25 Ø 1-16 | 3A-S16 |
🔹 ابعاد (Dimensions – میلیمتر)
ابعاد دستگاه بر اساس نقشه فنی با حروف مشخص شدهاند:
-
A = 10 mm → قطر یا عرض بخش جلویی اتصال
-
B = 10 mm → قطر یا عرض قسمت ثانویه
-
C = 28 mm → طول بخش ابتدایی بدنه
-
D = 72 mm → طول قسمت میانی
-
E = 251 mm → طول کلی بخش اصلی بدنه
- F = 114 mm → طول بخش اتصال
-
G = 3 mm → ضخامت یا عمق شیار
-
H = 15 mm → ارتفاع قسمت اتصال
-
L1 = 141 mm → طول موثر کاری
-
L = 201 mm → طول کلی دستگاه
-
X = 70.7 mm → فاصله محور افقی
- Y = 70.7 mm → فاصله محور عمودی
در صورتی که به مولتی اسپیندل با مشخصات دیگری نیاز دارید سایر محصولات سایت را مشاهده نمایید.
